ЗУ ТП-40

ЗУ ТП-40 предназначено для запирания крытых вагонов, вагонов - хопперов, вагонов - цистерн, изотермических вагонов, крытых вагонов для перевозки легковых автомобилей, а также контейнеров с диаметром отверстий в запорных и пломбировочных узлах не менее 6 мм.

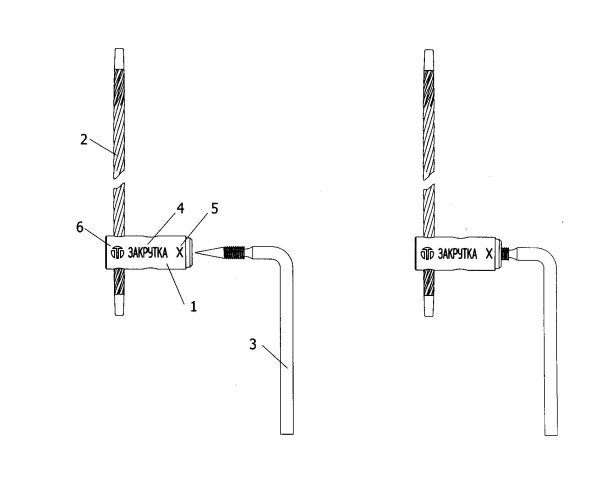

Схема устройства

Установка ЗПУ.

При запирании вагонов, контейнеров, цистерн и др. объектов изделием ЗУ «ТП 40» находящемся в состоянии поставки (рис.б)) необходимо повернуть рукоятку-зажим на 1-2 оборота против часовой стрелки, освободив тем самым свободный конец гибкого элемента (каната) поз.2 (рис а)) После этого свободный конец каната пропустить через совмещенные отверстия запорного узла вагона, контейнера и т.п., после чего ввести канат во входное отверстие корпуса поз.1 (рис а)), как показано на (Рис. в)) до взаимодействия гибкого элемента с фиксирующим механизмом.

Затем произвести протягивание гибкого элемента через корпус до выхода на длину возможного захвата рукой и последующего вытягивания до контакта корпуса ЗУ с элементами запорного устройства вагона, контейнера (цистерны). В случае затруднения при протягивании гибкого элемента, повернуть рукоятку-зажим (рис б)) против часовой стрелки до свободного хода каната.

Фиксацию гибкого элемента (каната) выполнить путем вращения рукоятки-зажима (рис. б)) по часовой стрелке до момента ее отделения от винта (рис в)).

При сборке ЗУ винт установлен в положение, обеспечивающее свободное прохождение каната через свободное поперечное отверстие корпуса ЗУ

Проверка надежности замыкания ЗУ производится попыткой вручную выдернуть канат из отверстия корпуса.

Места, схемы и способы установки ЗУ «ТП 40» на грузовых вагонах, контейнерах и цистернах, предусмотрены в приложении к настоящей инструкции (прил. 2, 3, 4, 5).

Снятие ЗУ

Перекусить гибкий элемент (канат) клещами-кусачками или тросорезом. Перед снятием ЗУ визуально проверить его целостность.
